車間焊接集中除塵系統

工況介紹：

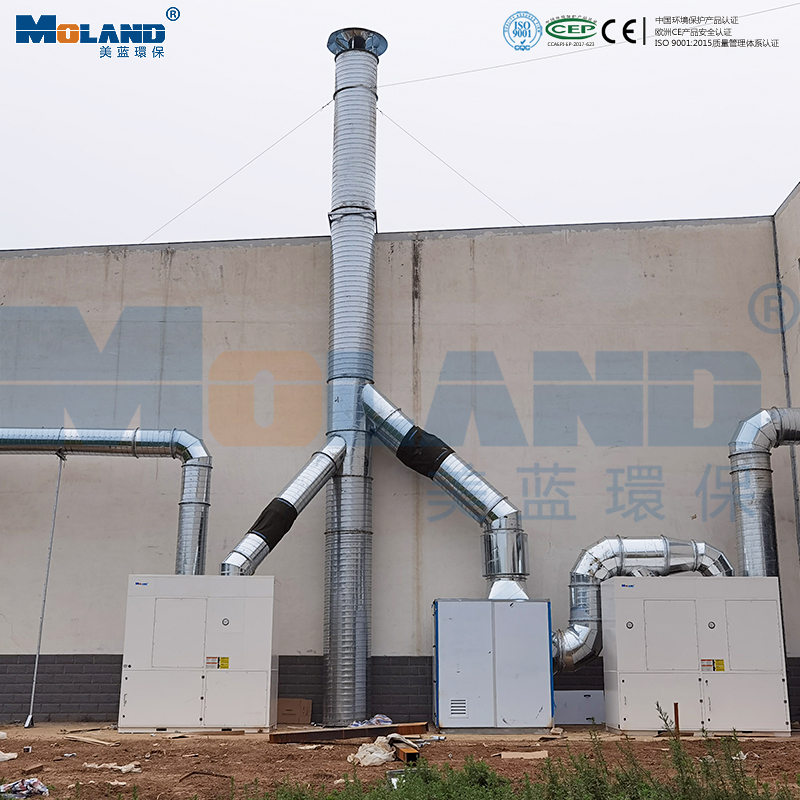

       洛陽某玻璃股份公司車間共有焊接工位38個，根據現場工位分布情況采用分區域集中除塵，其中11KW處理9個焊接工位，采用壁掛式吸氣臂移動方便，收集效果理想。45KW處理29個工位，因?yàn)楣ぜ容^大采用橫梁加吸氣臂的方式，覆蓋面積廣收集效果好。以上吸氣臂全部采用尼得曼式罩口，收集率高、密封效果好。

       45KW主機配備變頻器，根據工位數量自動調節頻率節約能耗。

車間焊接罩吸式除塵

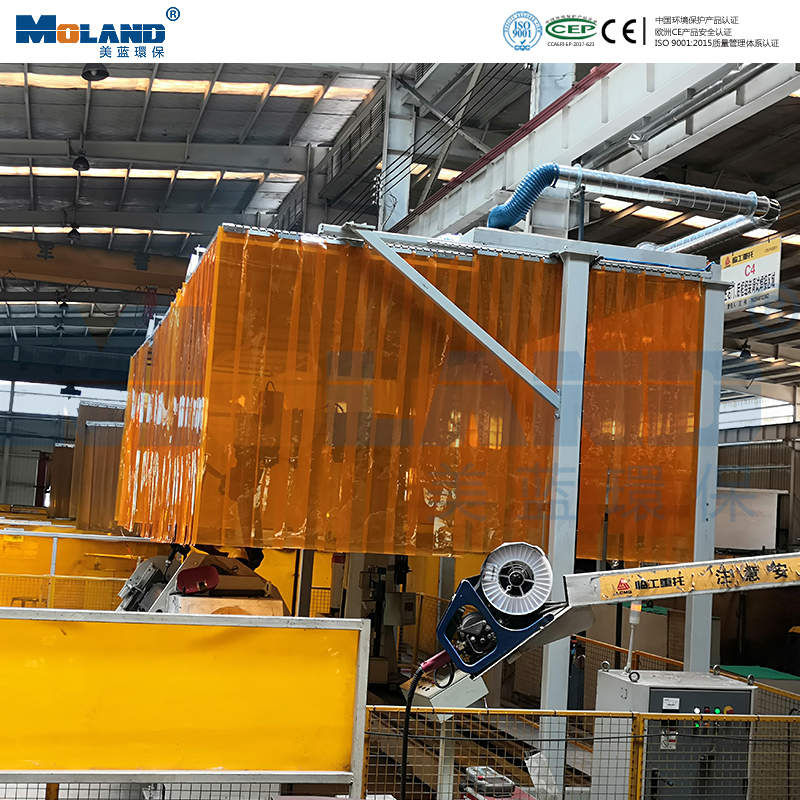

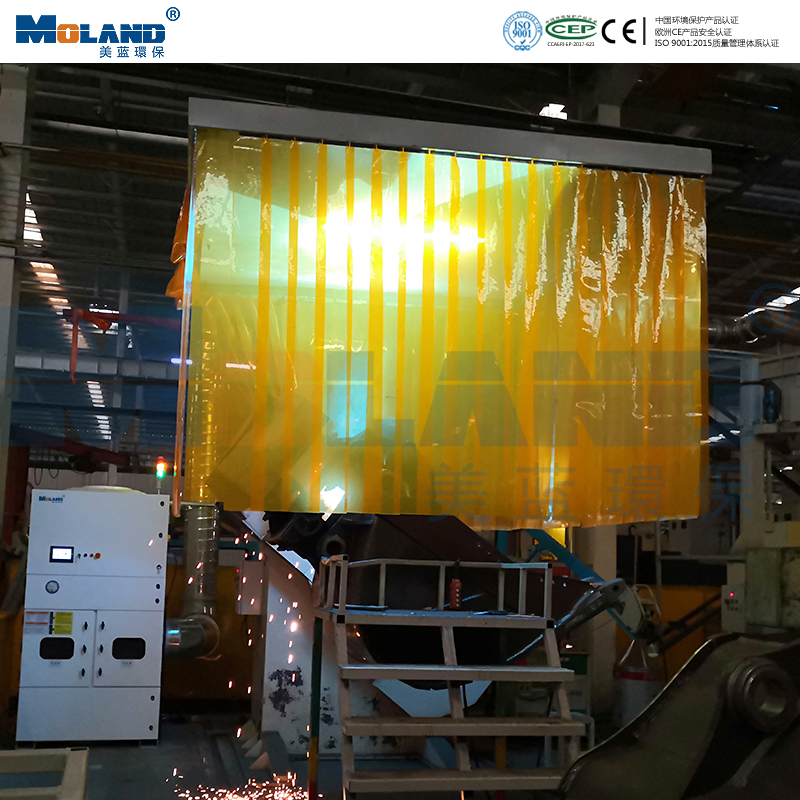

【一】 機器人焊接除塵系統

      利用機器人焊接會產生大量的煙塵氣體上升的特性，在機器人的上方設置集塵罩，利用風機產生的負壓作用將煙塵氣體收集進入風道，然后利用煙塵凈化裝置進行凈化達標排放。

     平移式頂吸集塵罩煙塵收集機構，頂吸塵罩可以在驅動氣缸的驅動下沿水平方向伸出和縮回。

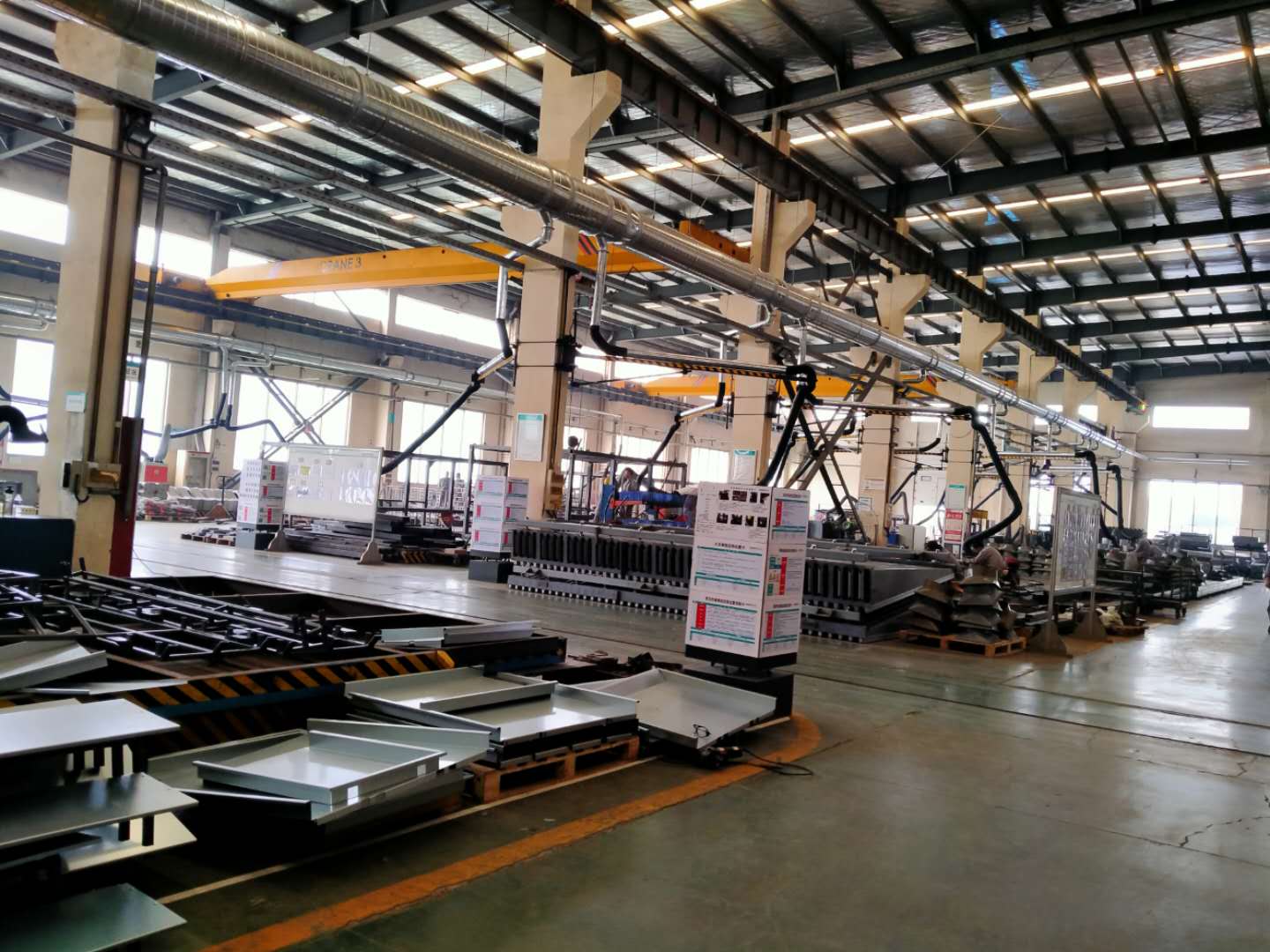

【二】 手工焊接除塵系統

       手工焊接工位相對集中，采用一機多工位模式。考慮到工件的方便吊裝，采用旋轉式集塵罩收集方式進行煙塵收集。

       旋轉式頂吸集塵罩，懸臂可在擺角電機的作用下圍繞固定立柱在 0-90° 范圍內自由擺動并懸停。該系統中擺角機構采用齒輪嚙合方式傳遞擺角動力，具有傳動效率高、運行平穩、使用壽命長等優點。
